排水管道伴隨使用年限的增加常會出現、變形、破裂、起伏、滲漏等現象。忽視這些小問題可能會影響到整個農村生活污水處理系統。為了及時排除存管網中的問題，通常會應用CCTV檢測技術。這里的CCTV可不是央視的簡稱，而是一種實用的管道檢測技術。下面力鼎環保為大家重點科普下。

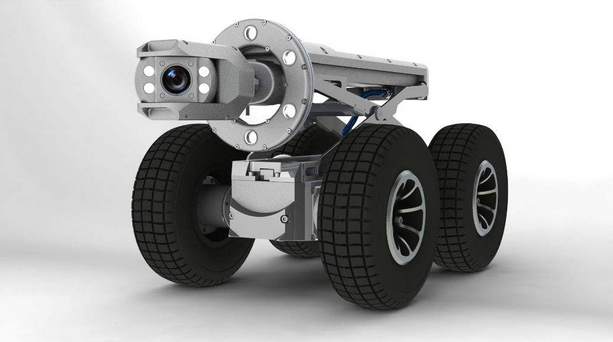

CCTV管道內窺檢測系統主體是由３部分組成：主控器、操縱線纜架、帶攝像鏡頭的“機器人”爬行器。通過攝像機器人對管道內部進行全程攝像檢測，將影像傳輸?shù)降孛?，再?duì)所有的影像資料進行判讀，從而有效地查明管道內部腐蝕狀況、涌水管道、涌水點的準確位置，并結合該區的土質和地下水等地質概況，分析研究排水管道缺陷，對排水管道的損壞狀況和運行狀況進行評估分級，為排水管道的修復和養護方案的制定提供全面、可靠的依據。

CCTV檢測的流程比較復雜，常規檢測流程為：收集資料→現場勘→察編制檢測方案→清洗疏堵排水→用ＣＣＴＶ檢測系統進行檢測并采集影像資料→解譯影像→分析管道缺陷→評估分級管道損壞和運行狀況→生成檢測報告。

在農村污水處理項目中，常會出現這樣一種現象：站區剛建好進水水量是正常的，而隨著使用年限的增加，站區的進水量越來越小，運維人員又難以發現問題所在。一般這種情況可能是管道破損、滲漏、或者堵塞造成的。此時可以借助CCTV檢測來發現問題。當然在做CCTV檢測前還需要做一些管道的清洗和準備工作。常規準備措施如下：

1、當管道內部沉積物淤積厚度超過管徑的30%，屬于明顯的污垢堆積，需要采用高壓清洗車清洗管道，確保清洗后的管道內部沉淤高度不超過管徑5%。

2、測區排水管內的水位屬于正常水位，需要采用氣囊塞入管道進行封堵。首先，封堵前要先清理石塊、淤泥等障礙物，防止封堵后氣囊被刺破或滑動。作業過程中要注意氣囊有無漏氣發生（可用氣壓便檢測）防止意外發生。封堵后，用污水泵對管內污水進行排出。

3、管道清洗措施：測區排水管道內部沉積物是正常淤積厚度，因此可采用高壓清洗車對管道內表面進行清洗，充分暴露管道內部缺陷，確保CCTV檢測更順暢，檢測影像更清晰。清洗措施包括：

①稀釋淤泥：高壓水車把分段的兩檢查井向井室內灌水，使用疏通器攪拌檢查井和污水管道內的污泥，使淤泥稀釋，直至淤泥稀釋到水中。

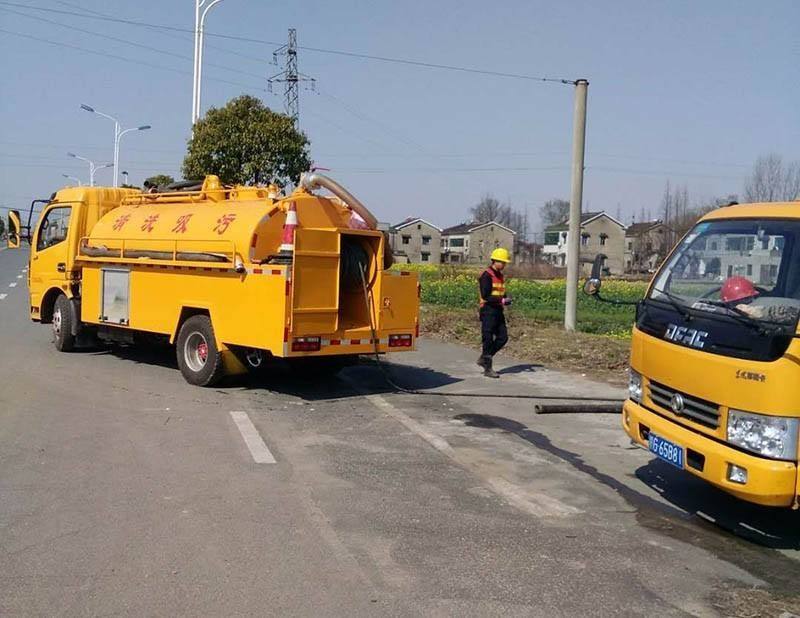

②吸污清洗：用吸污車將匯集在檢查井內的淤泥抽吸干凈，再把高壓清洗車噴水口向著管道流水方向?qū)?zhǔn)管道進行噴水，再一次稀釋淤泥，然后進行吸污，最后用污水泵排出管內污水，道清洗完畢。

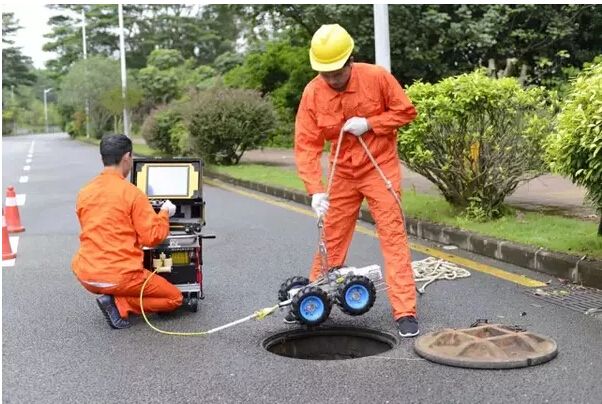

準備工作完成后可將管道檢測機器人放入排水管內，使機器人的前進方向與水流方向致。為了保證影像拍攝清晰，攝像鏡頭移動軌跡保持在管道中軸線上，進異常排查。每一段檢測完成后，為了減小誤差，需計算電纜計數測量?jī)x的修正值，對測量?jī)x進行修正，提高精度。側向攝影時，機器人必須停止，同時調整燈光強度，變動拍攝角度和焦距以獲得最佳影像。

以上就是CCTV檢測的相關內容，CCTV檢測可直觀定位管道內部缺陷，提供實用準確的基礎影像，快速反映排水管道運行狀態及存在問題。不僅在城市污水管網維護中有著廣泛應用，在農村生活污水處理系統運維中也有著舉足輕重的作用。
